Développée en collaboration avec le pôle R&D écohydraulique regroupant l'OFB (Office Français de la Biodiversité) et l’IMFT (Institut de mécanique des fluides de Toulouse) depuis 2017, Cassiopée centralise des modules de calculs permettant :

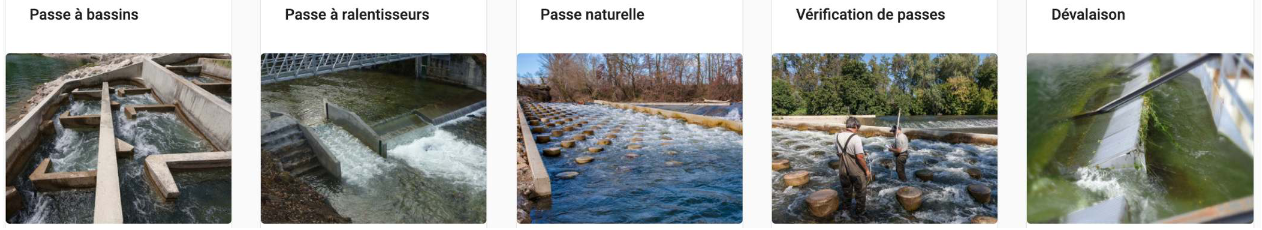

• Le dimensionnement de différents types de passes à poissons pour la montaison et la vérification des critères de franchissement pour les différentes espèces de poissons : passes à bassins, passes à ralentisseurs, passes à macro-rugosités régulièrement réparties et pré-barrages.
• Le dimensionnement des ouvrages de dévalaison sur les centrales hydro-électriques ichtyo-compatibles : pertes de charge sur grilles, lois de déversoirs, trajectoire et impact d’un jet…
• Des calculs hydrauliques en régime permanent sur des canaux ou rivières : régime uniforme, courbe de remous, ressaut hydraulique…
• Des calculs de lois de débit sur des ouvrages hydrauliques de formes diverses : déversoirs, vannes, orifices
• Des calculs d’hydrauliques en charge : loi de Lechapt et Calmon, conduite distributrice

L’ensemble de ces modules de calculs peuvent être combinés afin de réaliser de véritables modélisations relativement complexes grâce à un solveur intégré.

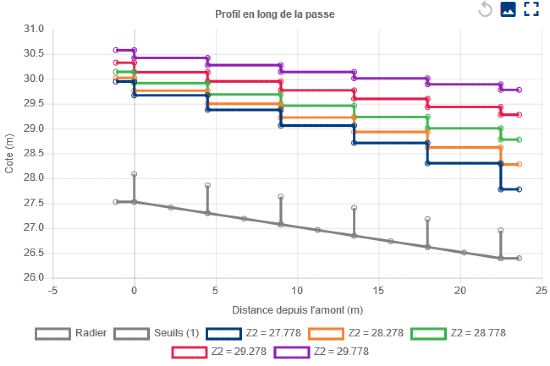

Exemple de résultat de calcul de ligne d’eau sur une passe à bassin

Cassiopée est fourni avec une documentation complète en français (https://cassiopee.g-eau.fr/assets/docs/fr/index.html) et en anglais (https://cassiopee.g-eau.fr/assets/docs/en/index.html) comprenant toutes les équations théoriques.

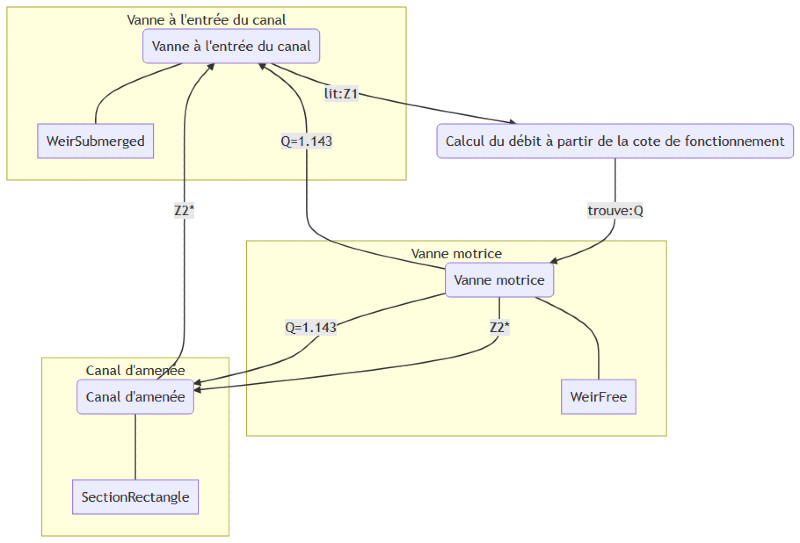

Exemple de combinaison de modules de calcul avec utilisation du solveur

Cassiopée est disponible gratuitement :

• en ligne à partir de n’importe quel navigateur moderne sur ordinateur, smartphone ou tablette à l’adresse https://cassiopee.g-eau.fr
• comme application à installer pour Windows, Linux, MacOS ou Android sur https://cassiopee.g-eau.fr/cassiopee-releases

Le code source de l’application est disponible sous licence libre AGPL : https://gitlab.irstea.fr/cassiopee
